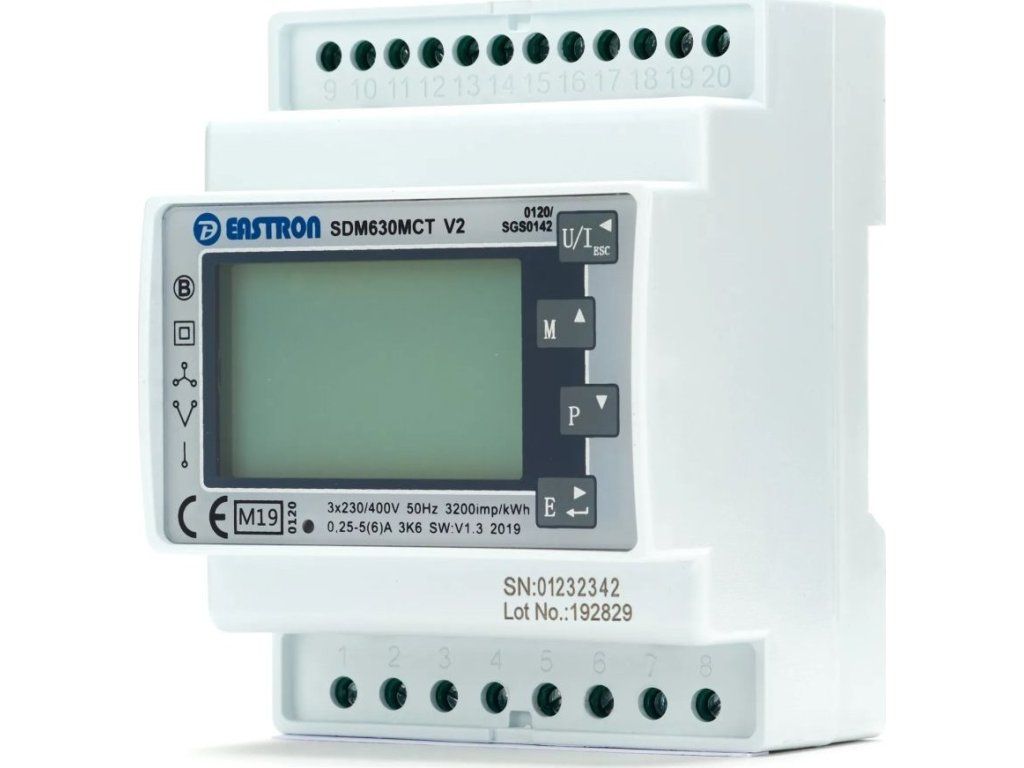

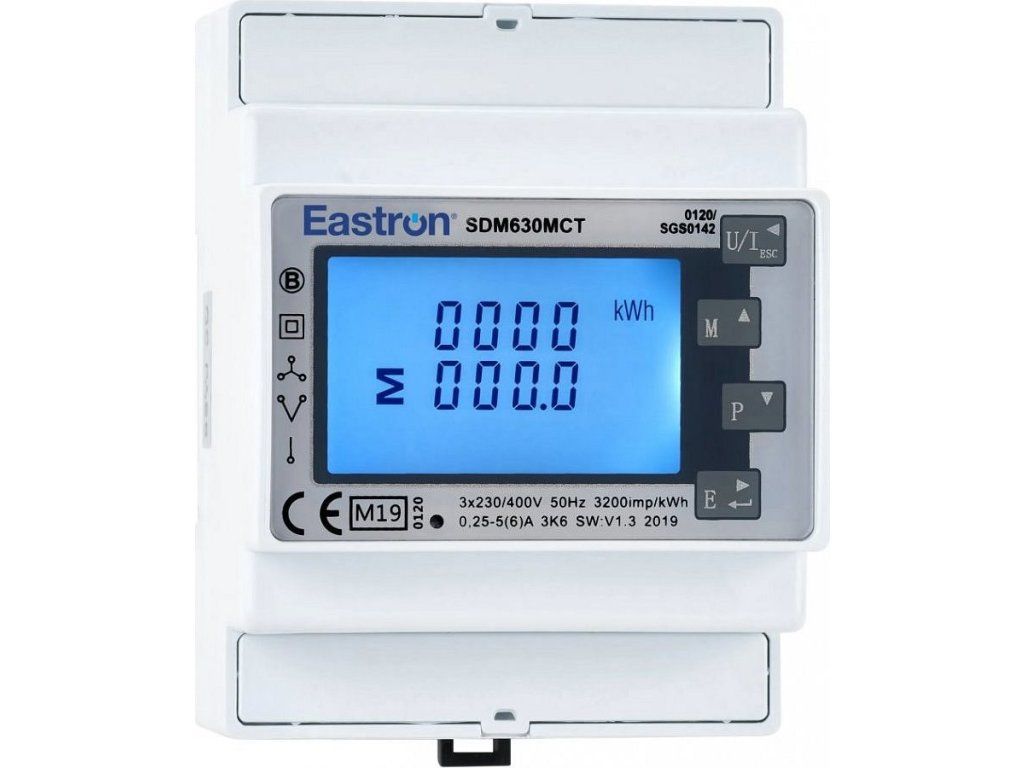

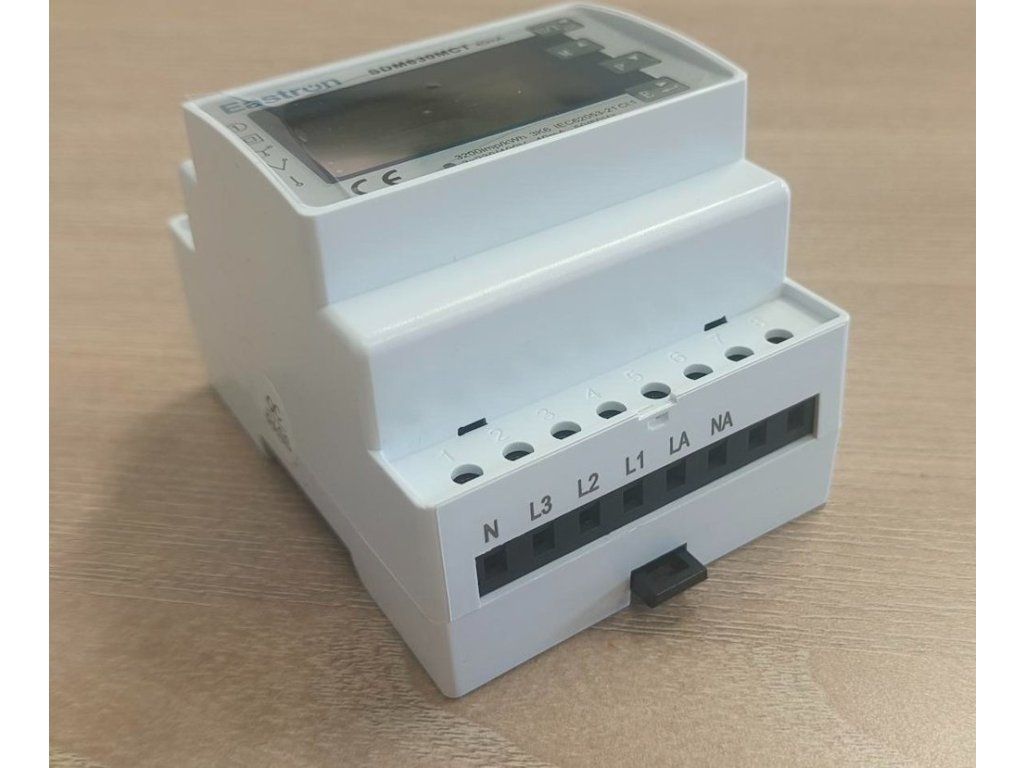

Eastron SDM630MCT- 40mA elektroměr, jednofázový/třífázový

Detailní popis produktu

Inteligentní elektroměr pro 1fázové a 3fázové měření. Mezi měřené parametry patří napětí (V), frekvence (Hz), proud (A), výkon (kW/kVA/kVAr), import, export a celková energie (kWh/kVArh). Přístroj může měřit také maximální odběr proudu a výkonu.

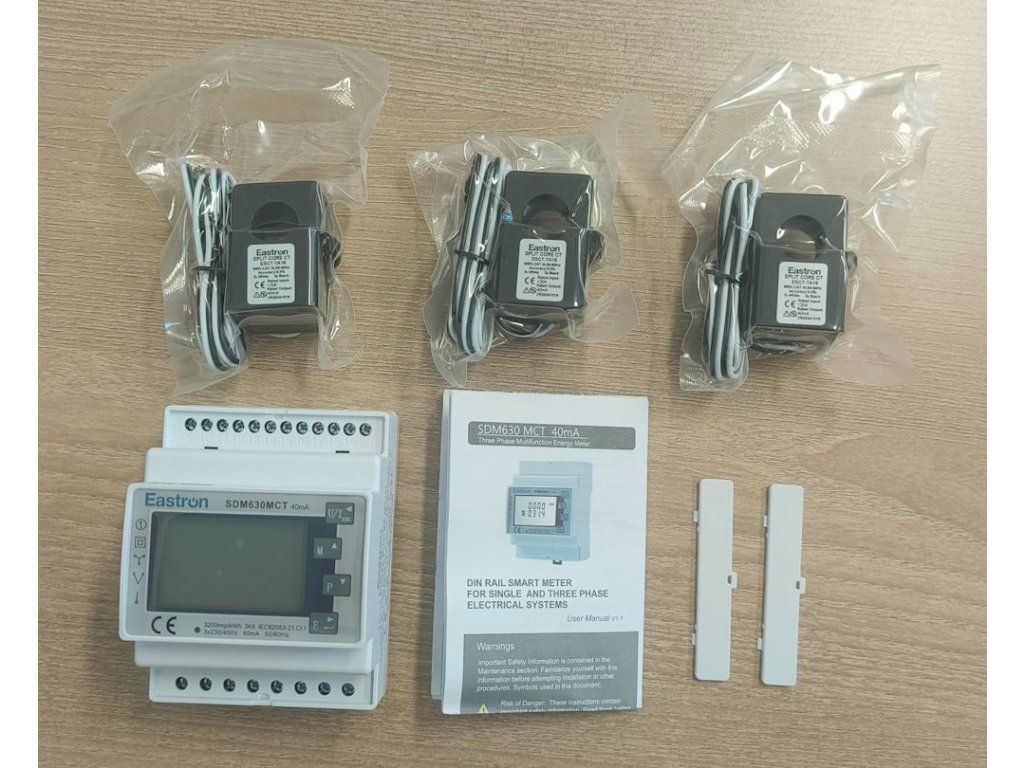

Tento přístroj měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) proudu v síti. Split Core 40mA CT sondy jsou součástí balení.

Tento elektroměr je určen především pro 3fázové měniče Xtend Solarmi (Deye).

Zařízení využívá nepřímé měření proudu prostřednictvím proudových transformátorů CT (40 mA).
Napětí je měřeno přímo v rozsahu 100 až 276 V AC mezi fází a nulovým vodičem nebo 173 až 480 V AC mezi fázemi. Bez nutnosti nasazení napěťových transformátorů (PT).

Zobrazené parametry:

• Napětí mezi fázemi a nulou (V)
• Fázový proud (A)
• Celkové harmonické zkreslení napětí (U%THD)
• Proudové celkové harmonické zkreslení (I%THD)
• Frekvence (Hz)
• Účiník (PF)
• Maximální proudová spotřeba (MD A)
• Maximální odběr výkonu (MD kW)
• Činný výkon (kW)
• Jalový výkon (kVAr)
• Zdánlivý výkon (kVA)
• Import aktivní energie (kWh)
• Export činné energie (kWh)
• Celková činná energie (kWh)
• Importovaná jalová spotřeba (kVArh)
• Exportovaná jalová spotřeba (kVArh)
• Celková jalová spotřeba (kVArh)

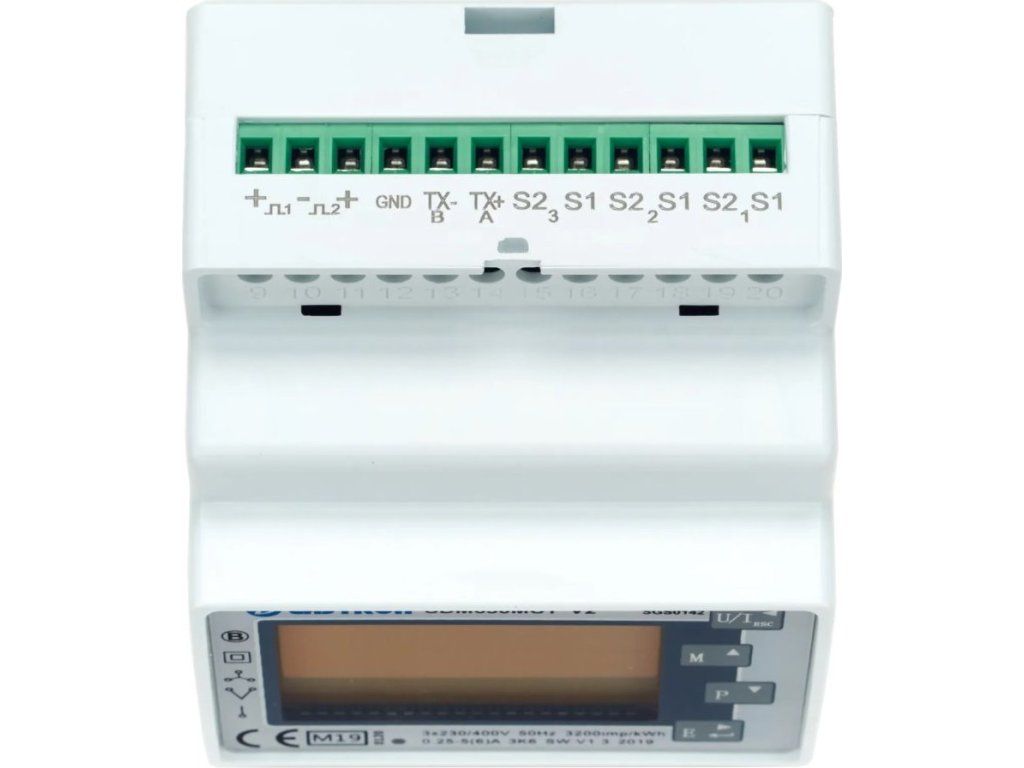

K dispozici je komunikační port RS-485 Modbus RTU. Split Core 40mA CT sondy jsou součástí balení.

ZÁKLADNÍ SPECIFIKACE

Napětí mezi fázemi a nulovým vodičem: 100 až 276 V (AC), neplatí pro 3p3w
Napětí mezi fázemi: 173 až 480 V (AC), pouze pro 3p
Rozměry: 94,5 × 72 × 65 mm
Krytí: IP51

Podrobné parametry a specifikace naleznete v přiloženém manuálu (en).
