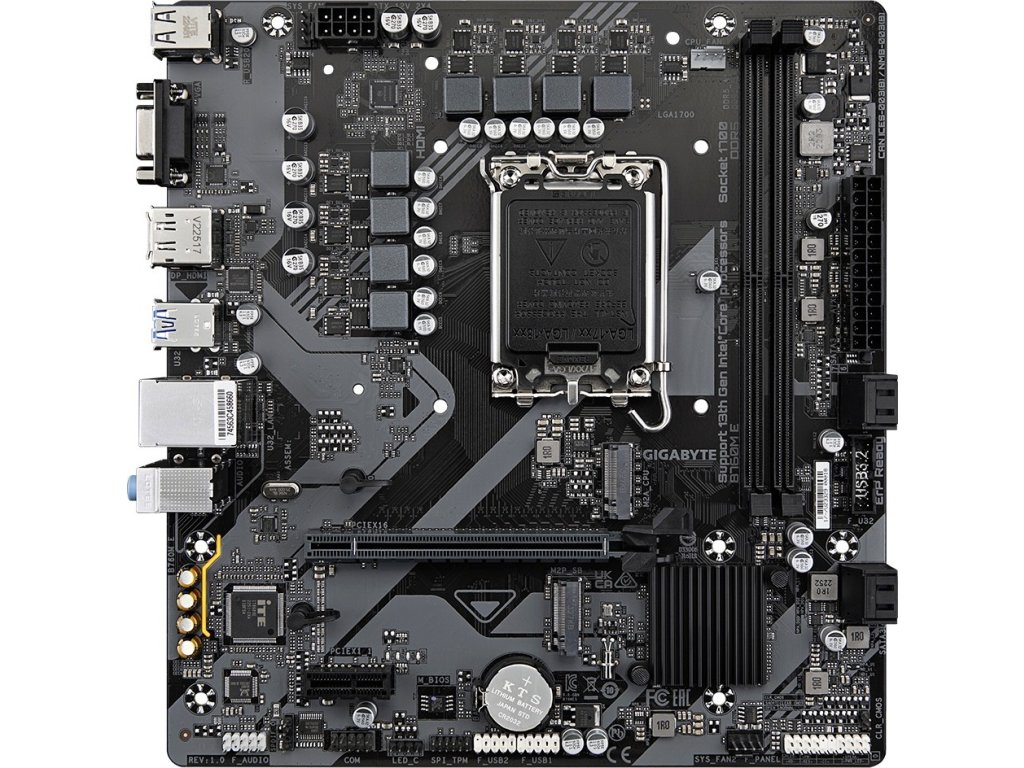

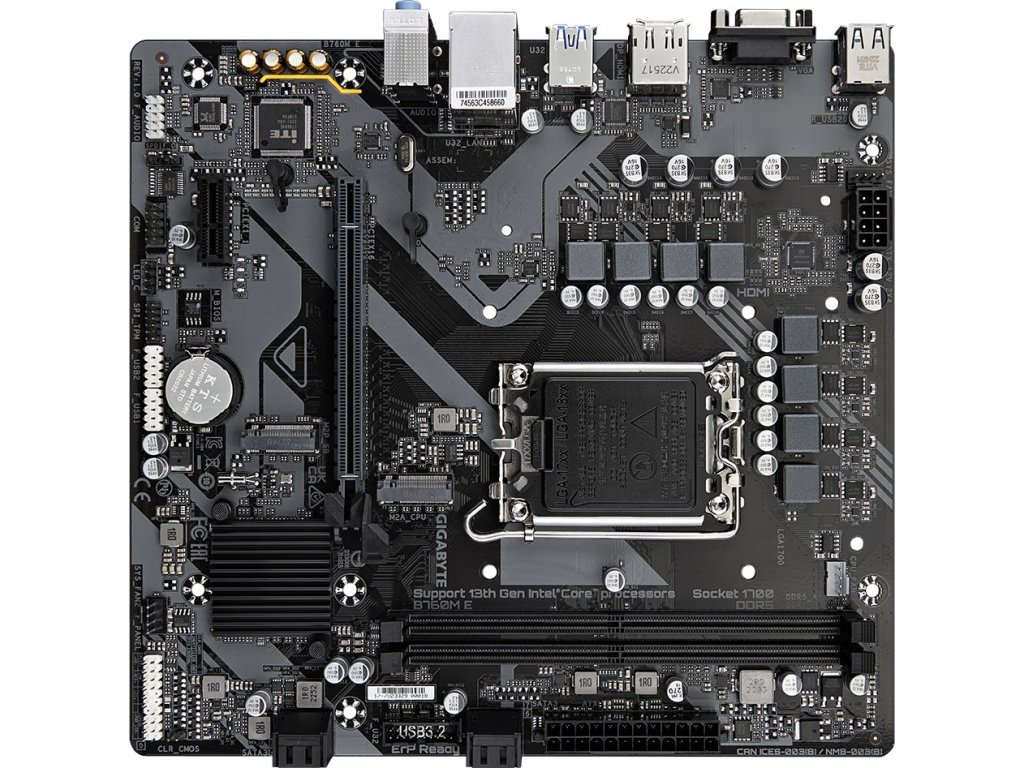

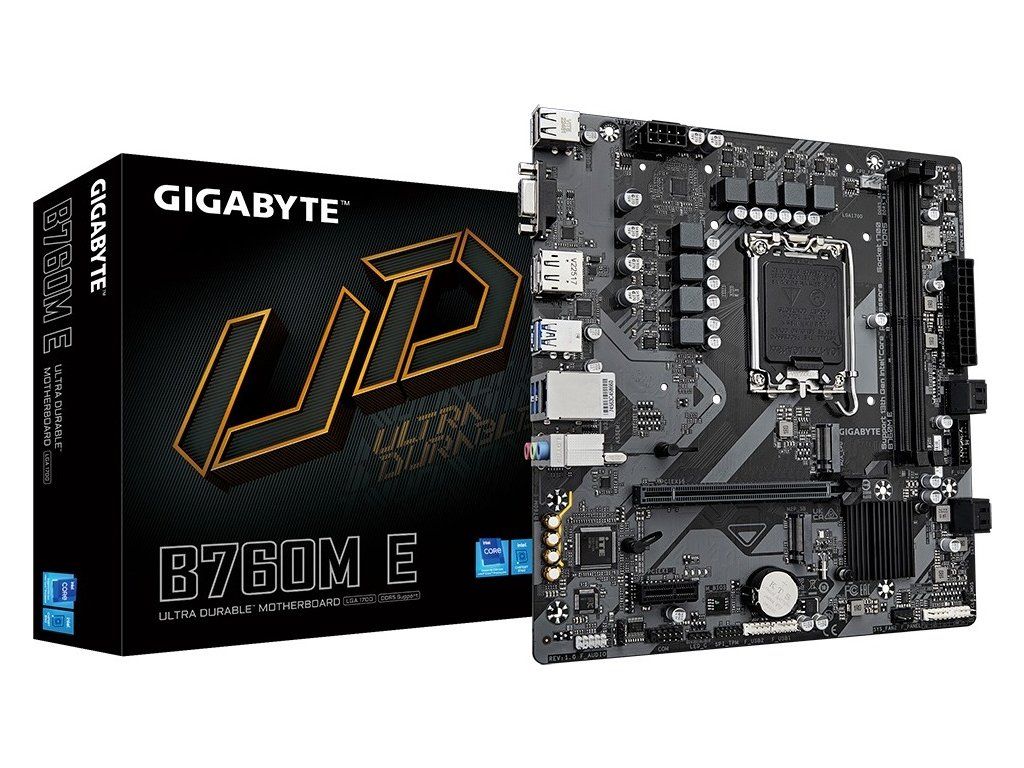

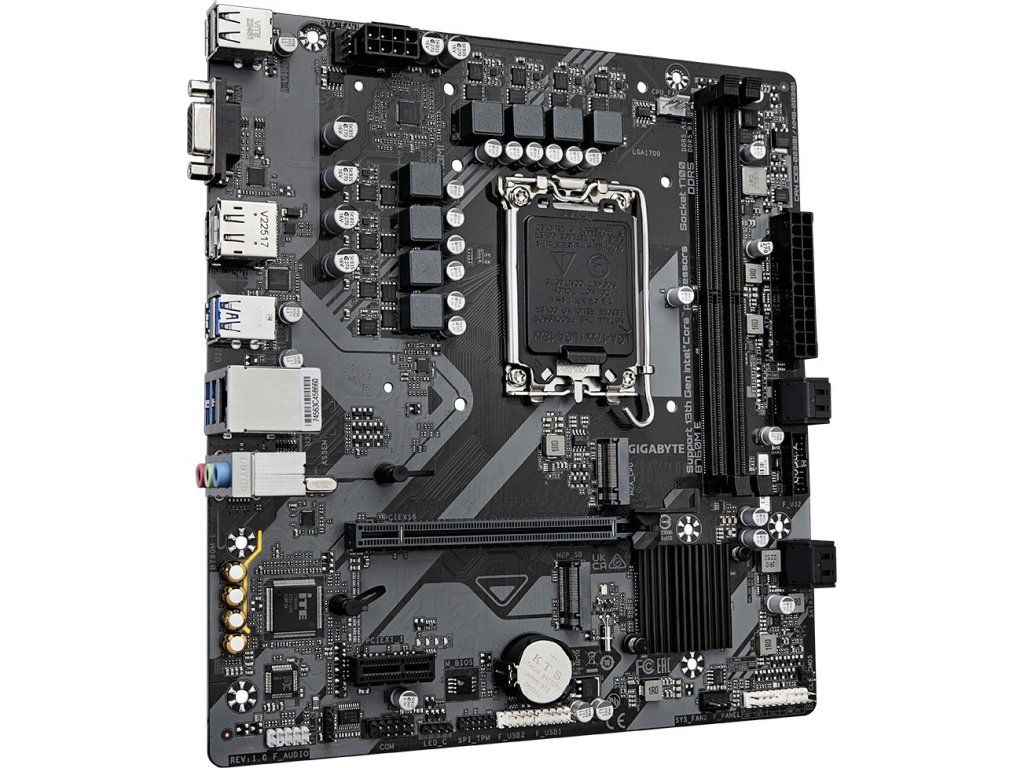

GIGABYTE B760M E/LGA 1700/mATX

Detailní popis produktu

GIGABYTE B760M E (rev. 1.0)

Chipset: Intel® B760 Express

Rozměrový formát: Micro ATX (230x215mm)

Podpora pro procesory: 14., 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®

Patice procesoru: LGA1700

Paměť:

* 2x DIMM patice podporující až 128GB, DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000 MT/s paměťové moduly bez ECC

* dvoukanálová architektura paměti

* podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU

* 1x D-Sub

* 1x HDMI® 2.1

* 1x DisplayPort 1.2

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio

Ethernet: Realtek® GbE LAN

WLAN + Bluetooth: ne

Rozšiřující sloty:

* 1x PCI Express x16 podpora PCIe 4.0 a běží na x16

* 1x PCI Express x1 podpora PCIe 3.0 a běží na x1

Úložný prostor:

celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)

* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)

* 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:

Zadní USB (celkem 6 portů)

* 4x USB 3.2 Gen 1

* 2x USB 2.0/1.1

Přední USB (celkem 6 portů)

* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1

* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

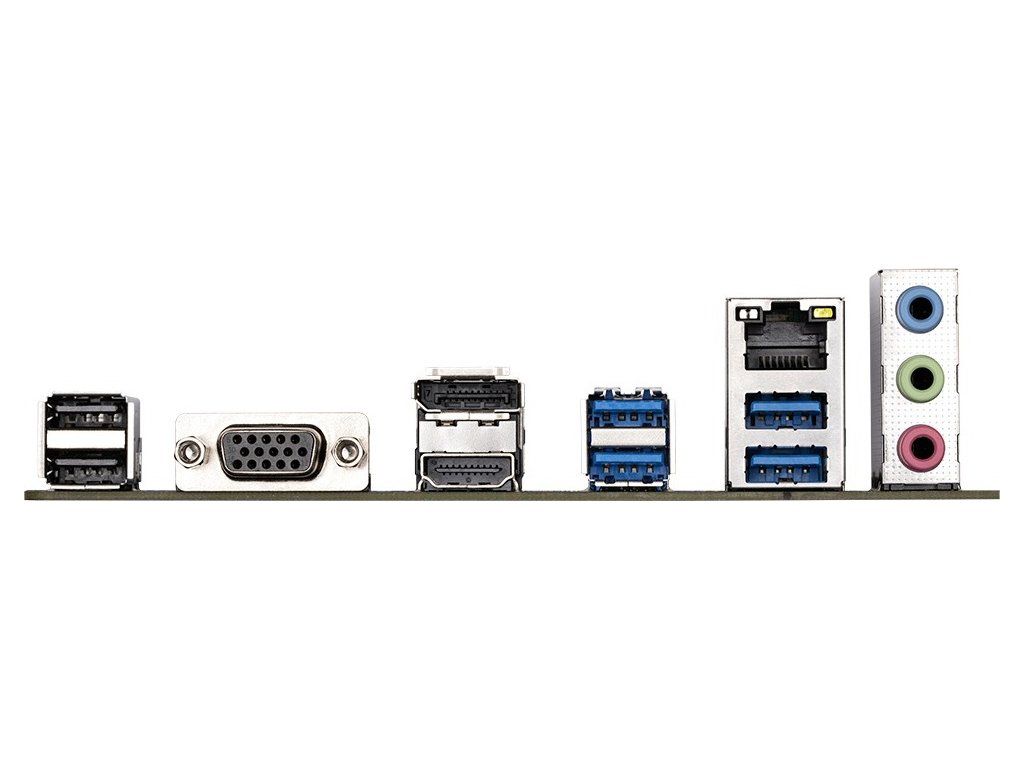

Porty na zadním panelu:

* 2x USB 2.0/1.1

* 1x D-Sub

* 1x DisplayPort

* 1x HDMI

* 4x USB 3.2 Gen 1

* 1x RJ-45

* 3x audio jack

Interní porty:

Napájení

* 1x 24pin ATX hlavní napájecí konektor

* 1x 8pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

* 1x CPU fan header

* 2x system fan header

Související s úložištěm

* 2x M.2 slot (Key M)

* 4x SATA 6Gb/s port

USB

* 1x USB 3.2 Gen 1 header

* 2x USB 2.0/1.1 header

Ostatní

* 1x RGB LED strip header

* 1x front panel header

* 1x front panel audio header

* 1x S/PDIF Out header

* 1x serial port header

* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

* 1x Clear CMOS jumper

BIOS: 1x 128Mb flash, AMI UEFI BIOS (PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0)

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760M-E-rev-10#kf
