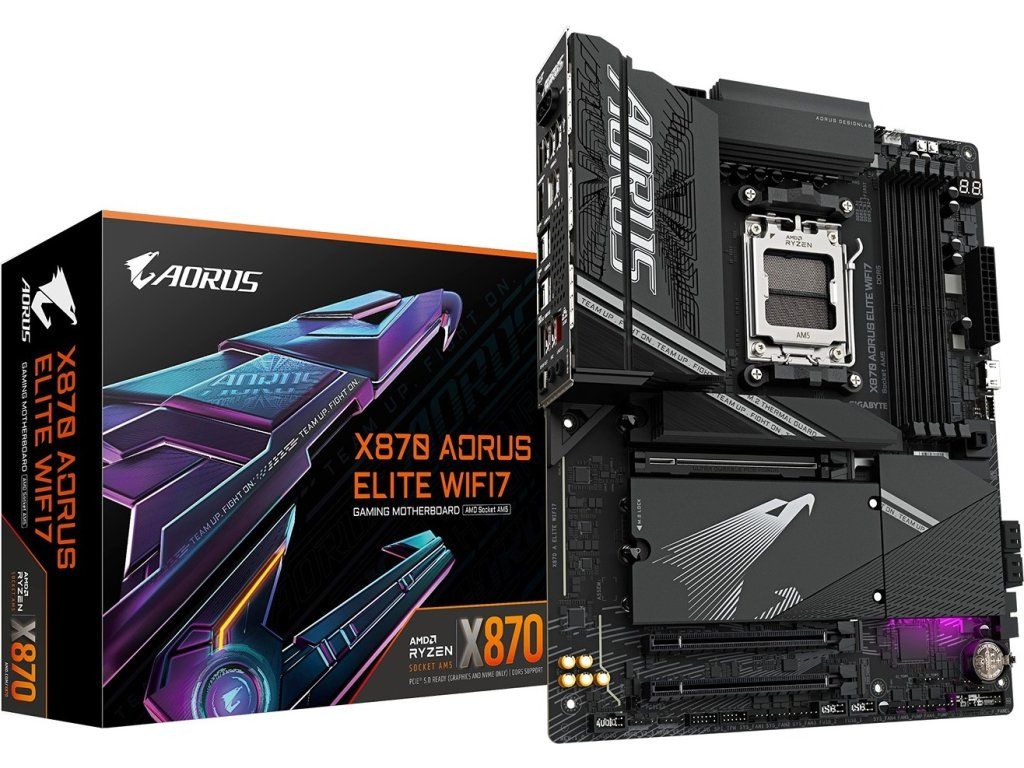

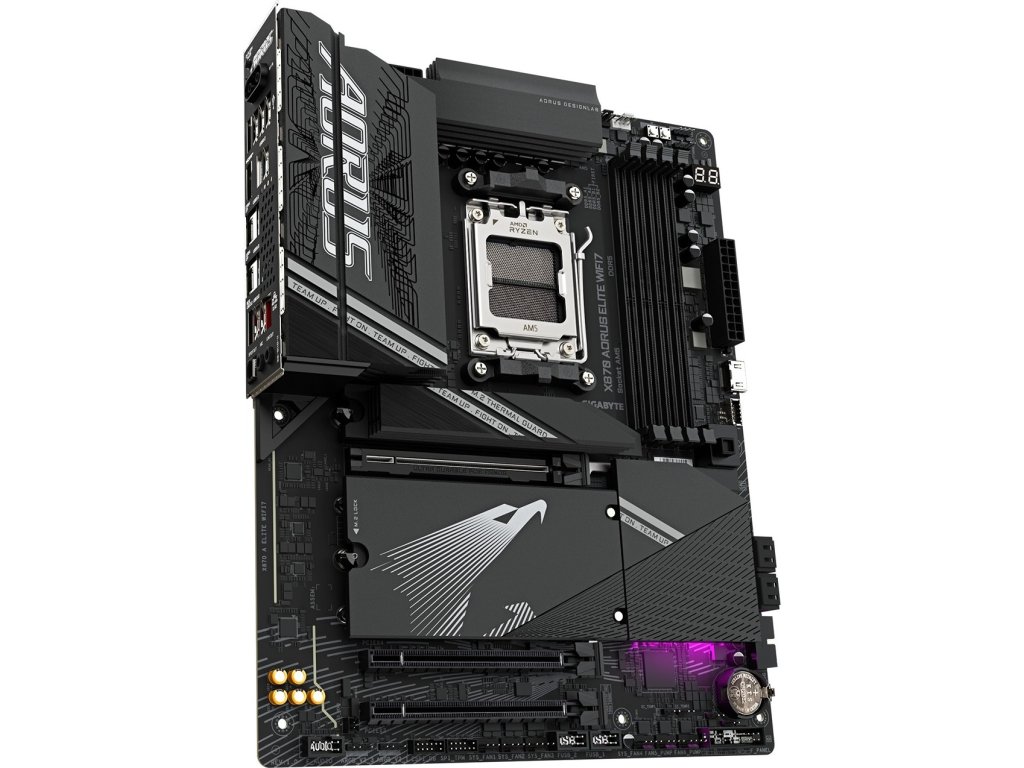

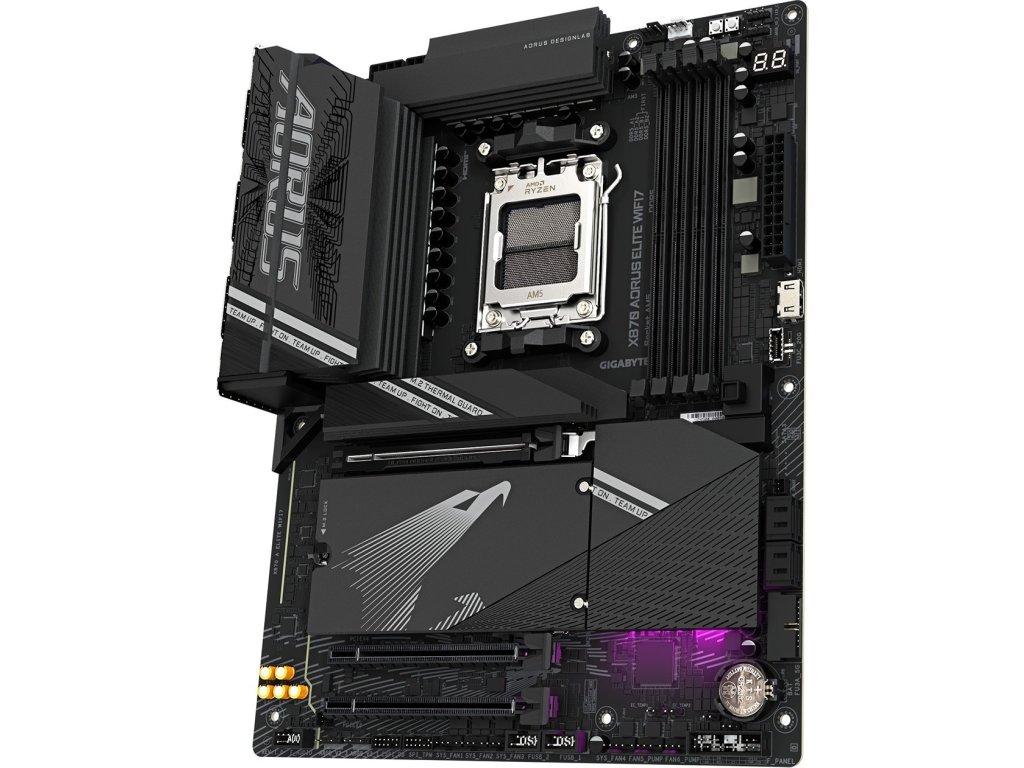

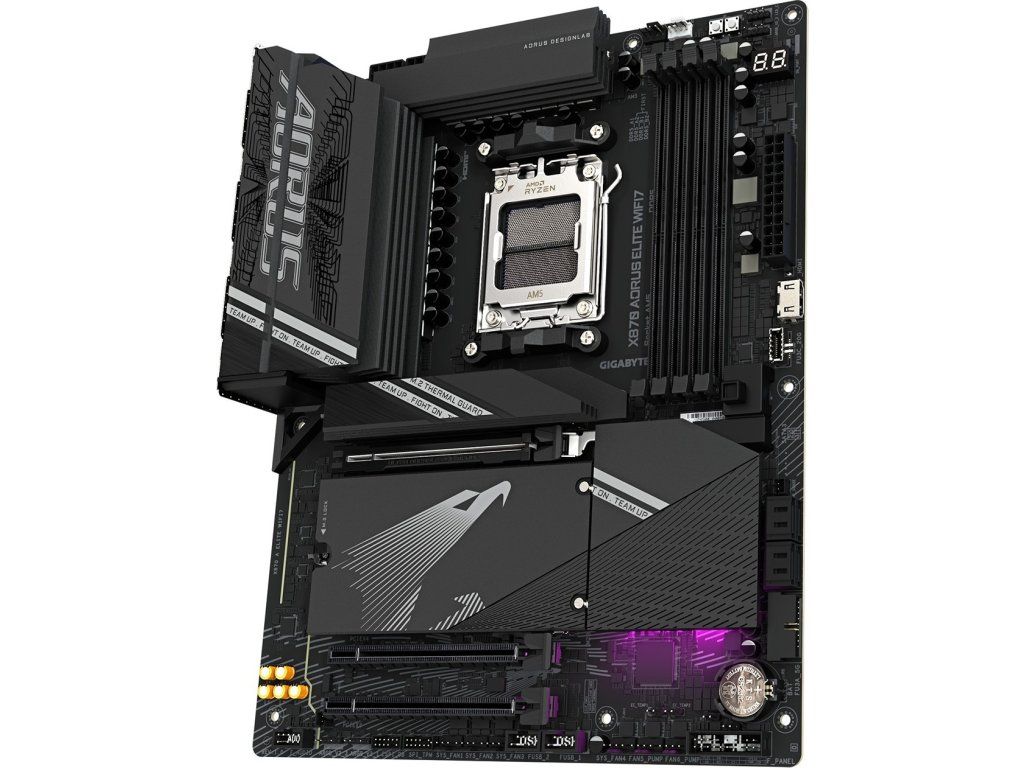

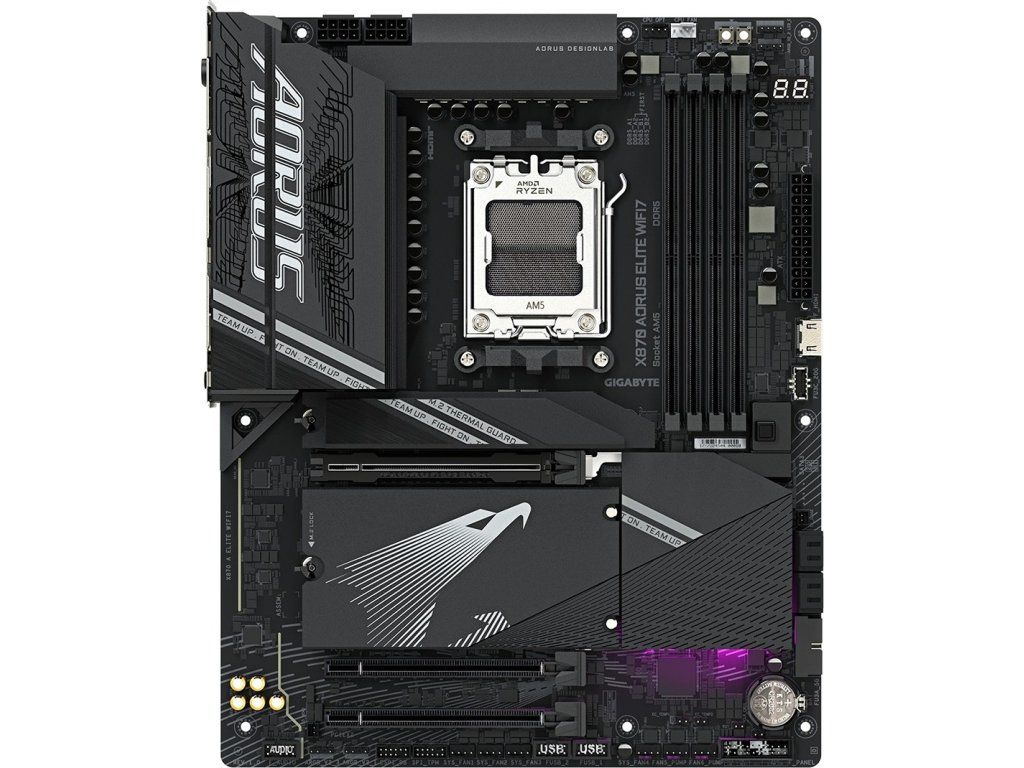

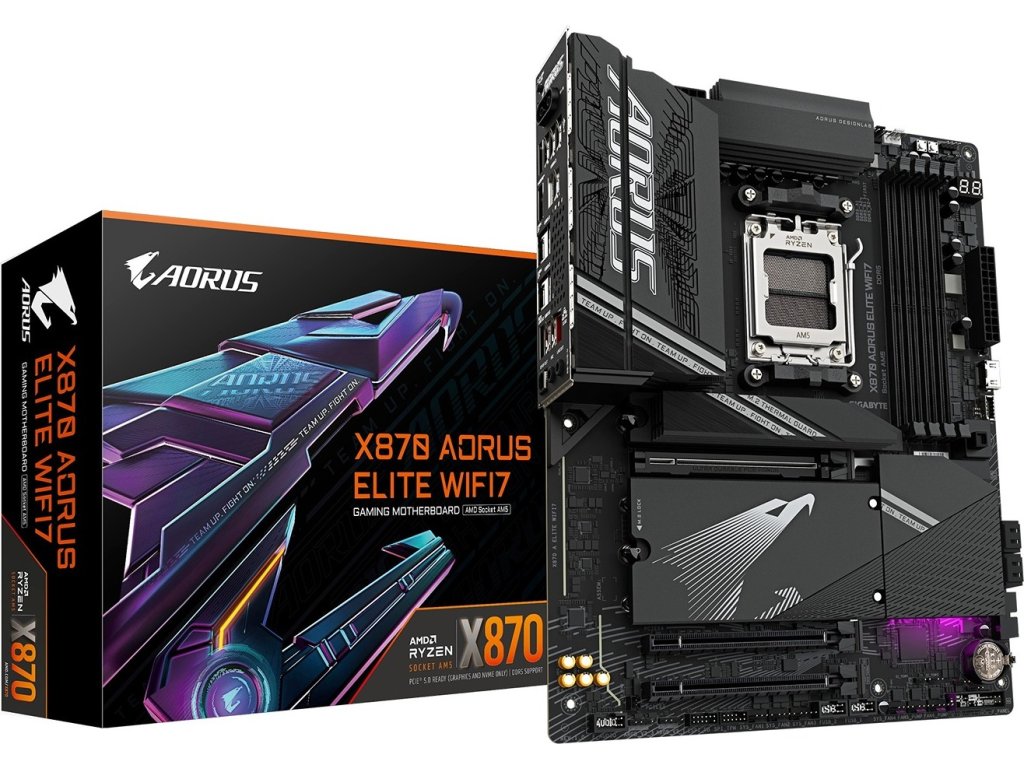

GIGABYTE X870 AORUS ELITE WIFI7 / AMD X870 / AM5 / 4x DDR5 DIMM / 4x M.2 / HDMI / USB-C / WiFi 7 / ATX

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů AMD Ryzen série 7000 / 8000 / 9000 (patice AM5)

Čipová sada
AMD X870

Paměť
4× DDR5 DIMM sloty, podpora až 256 GB (64 GB na modul)
Podpora DDR5 8200 (OC) / 8000 (OC) / 7800 (OC) / 7600 (OC) / 7200 (OC) / 7000 (OC) / 6800 (OC) / 6666 (OC) / 6600 (OC) / 6400 (OC) / 6200 (OC) / 6000 (OC) / 5600 (OC) / 5200 / 4800 / 4400 MT/s
Dvoukanálová architektura paměti
Podpora non-ECC DIMM, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16
Podpora Extreme Memory Profile (XMP)
Podpora AMD EXtended Profiles for Overclocking (EXPO)

Sloty
AMD CPU
1× PCIe x16 slot
- Ryzen 9000/7000: PCIe 5.0 x16
- Ryzen 8000 Phoenix 1: PCIe 4.0 x8
- Ryzen 8000 Phoenix 2: PCIe 4.0 x4
Konektory M2B_CPU a M2C_CPU sdílejí šířku pásma se slotem PCIe x16.
Při osazení M2B_CPU nebo M2C_CPU slotu se PCIe x16 sníží na x8. Slot může být použit pouze pro grafickou kartu nebo NVMe SSD
AMD X870 čipová sada
1× PCIe 4.0 x16 slot (pracující na x4)
1× PCIe 3.0 x16 slot (pracující na x2)
Slot PCIEX4 (PCIe 4.0 x16 na x4) sdílí šířku pásma s konektorem M2D_SB. Slot není k dispozici, pokud je do konektoru M2D_SB nainstalováno zařízení.

Grafika
Integrovaný grafický procesor s podporou AMD Radeon™ Graphics + řadič ASMedia USB4
2× USB4 Type-C (USB4 a DisplayPort výstup, max. 3840 × 2160 při 240 Hz, podpora HDR a DP 1.4)
1× HDMI (max. 4096 × 2160 při 60 Hz, HDMI 2.1, HDCP 2.3, HDR)
1× přední HDMI (max. 1920 × 1080 při 30 Hz, HDMI 1.4)
Podpora až 4 displejů současně

Úložiště
AMD CPU
1× M.2 (M2A_CPU), M Key, 2280/22110/25110/2580, PCIe 5.0/4.0 x4/x2 dle CPU
2× M.2 (M2B_CPU, M2C_CPU), M Key, 2280/22110, PCIe 5.0 x4/x2 (nedostupné s Ryzen 8000 Phoenix 1/2)
AMD X870 čipová sada
1× M.2 (M2D_SB), M Key, 2280/22110, PCIe 4.0 x4/x2
4× SATA 6Gb/s
Podpora RAID 0, 1, 10 pro SATA jednotky
Podpora RAID 0, 1, 5, 10 pro NVMe jednotky (RAID 5 pouze Ryzen 9000)

USB
CPU + ASMedia USB4 řadič
2× USB4 Type-C port (zadní panel)
CPU
4× USB 3.2 Gen1 (USB 3.0) na zadním panelu
4× USB 2.0/1.1 na zadním panelu
AMD X870 čipová sada
1× USB 3.2 Gen2x2 Type-C přes interní konektor
2× USB 3.2 Gen2 Type-A (zadní panel, červené)
2× USB 3.2 Gen1 přes interní konektor
4× USB 2.0/1.1AUDIO přes interní konektory

Audio
Realtek ALC1220 Codec
2/4/5.1/7.1kanálové High Definition Audio
Podpora DSD přehrávání na line-out jacku
Podpora S/PDIF výstupu

LAN
1x Realtek 2,5GbE LAN (2.5Gb/1Gb/100Mb)

WLAN & Bluetooth
PCB rev. 1.0: MediaTek Wi-Fi 7 MT7925, Bluetooth 5.4
PCB rev. 1.1: Realtek Wi-Fi 7 RTL8922AE, Bluetooth 5.4
Wi-Fi 802.11a/b/g/n/ac/ax/be, pásma 2.4/5/6 GHz
Podpora 160 MHz kanálů

Interní konektory
1× 24-pin ATX hlavní napájecí konektor
2× 8-pin ATX 12V napájecí konektor
1× konektor ventilátoru CPU
1× konektor ventilátoru/čerpadla vodního chlazení CPU
4× systémový ventilátor
2× konektor ventilátoru/čerpadla
3× konektor adresovatelného RGB Gen2 LED pásku
1× konektor RGB LED pásku
4× M.2 slot
4× SATA 6Gb/s
1× konektor předního panelu
1× audio konektor předního panelu
1× USB 3.2 Gen2x2 Type-C konektor
1× USB 3.2 Gen1 konektor
2× USB 2.0/1.1 konektor
1× konektor pro detekci šumu
1× TPM konektor (podporuje pouze GC-TPM2.0 SPI moduly)
1× HDMI port
1× tlačítko Power
1× tlačítko Reset
2× teplotní senzor
1× propojka Reset
1× propojka Clear CMOS

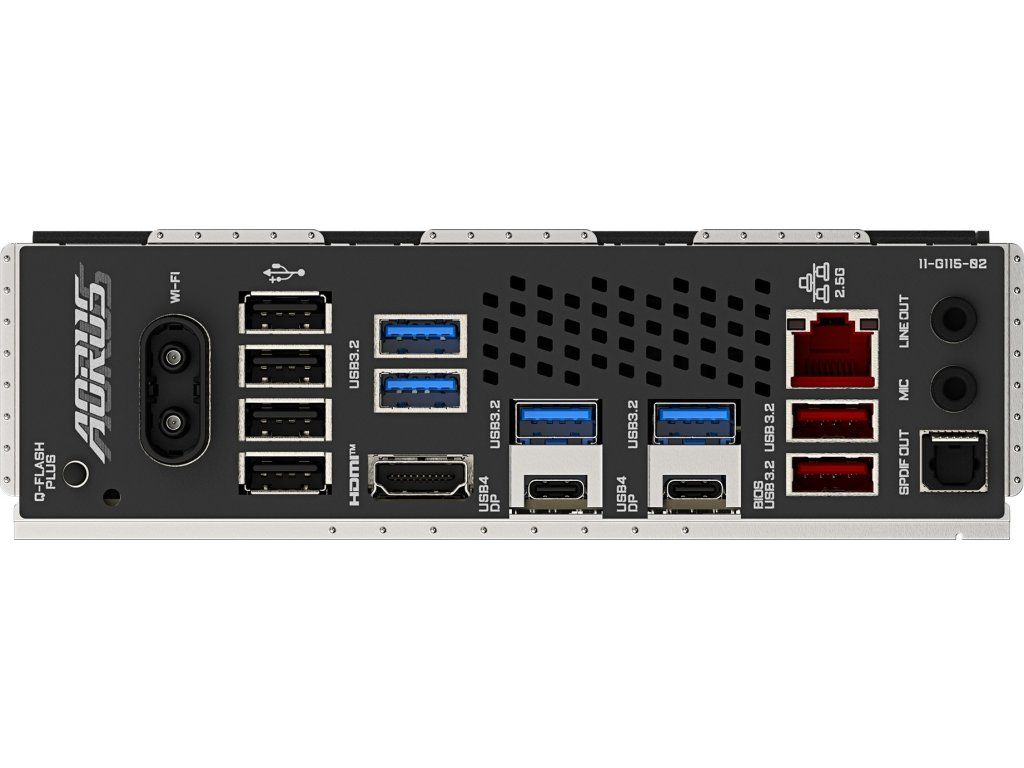

Porty na zadním panelu
1× tlačítko Q-Flash Plus
2× konektor Wi-Fi antény (2T2R)
1× HDMI
2× USB4 Type-C (DisplayPort podpora)
2× USB 3.2 Gen2 Type-A (červené)
4× USB 3.2 Gen1
4× USB 2.0/1.1
1× RJ-45
1× optický S/PDIF
2× audio jack

Rozměry
30,5 × 24,4 cm
ATX formát

BIOS
1× 256 Mbit flash
Použití licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátní funkce
Podpora GIGABYTE Control Center (GCC)
Dostupné aplikace v GCC se mohou lišit v závislosti na modelu základní desky. Podporované funkce jednotlivých aplikací se mohou také lišit v závislosti na specifikacích základní desky.
Podpora Q-Flash
Podpora Q-Flash Plus
Podpora Smart Backup
