Planet IGS-20160HPT L3 switch, 18x1Gb, 2x2.5Gb SFP, 16x PoE 802.3at 320W, dual 48-56VDC, -40~75°C, IP30

Detailní popis produktu

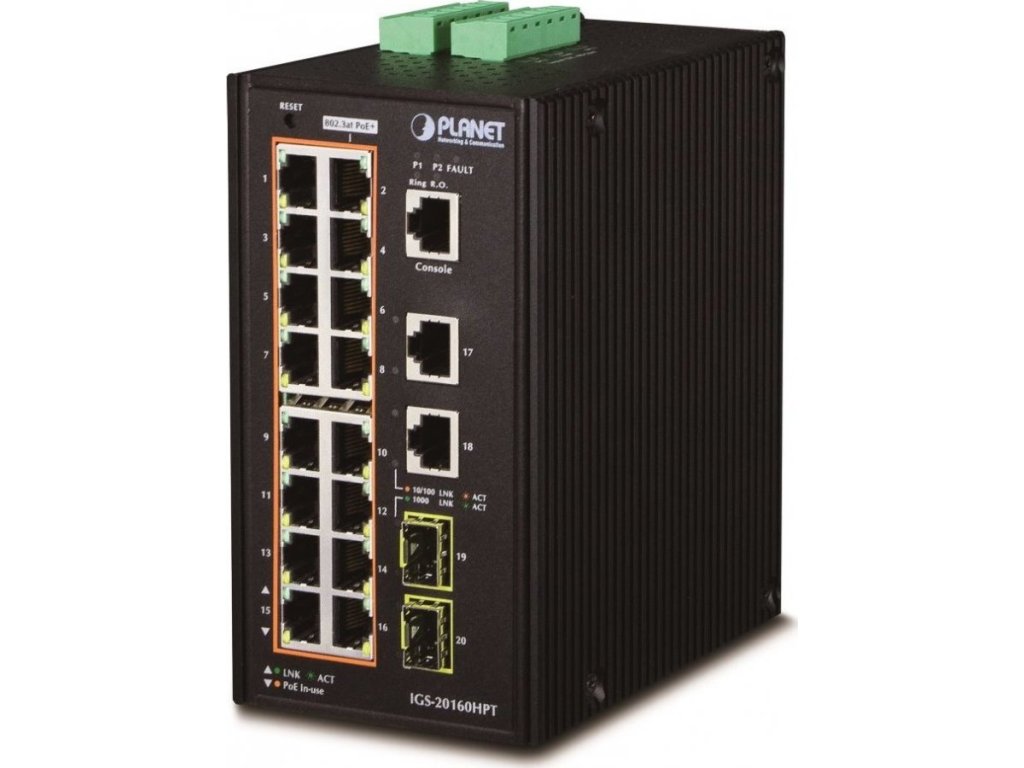

PLANET IGS-20160HPT

PoE průmyslový spravovatelný L2/L3 přepínač 18x 10/100/1000Base-T se 16 PoE injektory, 2x SFP 100/1000Base-X (SFP-DDM), 2x DI/DO; celkový napájecí výkon do 320 W.
Web/SNMPv3 management, statický routing, email notifikace, 255 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, LLDP, DHCP Snooping, podpora IPv4/IPv6.
Možnost redundantního napájení v rozsahu DC 48-56 V, krytí IP30, hliníková skříň, pracovní teplota -40 až 75 °C.
Diagnostika kabeláže. Přepěťová ochrana ESD LAN i napájecích portů do 6 kV. Montáž na DIN lištu nebo přímo na zeď.

Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.

IGS-20160HPT je vybaven pro redundanci kromě dobře známé metody Spanning Tree (jejíž doba zotavení je v řádu sekund) především specializovanou funkcí ERPS (Ethernet Ring Protection Switching), která má dobu zotavení a nalezení nové cesty do 50ms. Je podporováno statické L3 routování pro až 32 pravidel a 128 VLAN rozhraní.
Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!

Nová generace modulu IGS-20160HPT má funkci kyberneticko-bezpečnostní ochrany, která zvyšuje bezpečnost kritických sítí a chrání před zásahy zvenčí. Nový IGS-20160HPT disponuje rozšířenou pamětí a upgradovaným jádrem protokolů SSH, TLS a SSL, které poskytují robustní ochranu proti pokročilým hrozbám. Zahrnuje řadu funkcí jako je DHCP Snooping, IP Source Guard, ARP Inspection Protection, 802.1x a MAC síťový přístup, UDLD, GVRP, RADIUS, TACACS + správa uživatelských účtů, autentizace SNMPv3 a jiné.

---

Možný monitoring mobilní aplikací CloudViewer.

---

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 18 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 (RS-232) port sériové konzole
Paměť: 8k MAC adres, buffer 4MBits
Propustnost: sběrnice 40 Gbps, provozně 29,7 Mpps (64B)
Podpora přenosu: JumboFrame 9 KB
Verze IP protokolu: IPv4, IPv6
Provedení: DIN lišta, na zeď
Napájení: duálně 48-56 V DC, připojení není nutné ale je doporučené ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 349 W
Ochrana: ESD do 6 kV
Provozní teplota: -40 °C - 75 °C
Rozměry: 152 x 107 x 84 mm
Hmotnost: 1533 g

Funkce administrace:

Správa: konzole, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Řízení přístupu: Protokol ACL založený na IP a MAC, 123 pravidel
L3 statický routing: 32 pravidel, 8 VLAN rozhraní
ACL filtr a bonding:

IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/ToS v IP paketu, 802.1p nebo 802.1Q značky
Port shaper nastavení v rozpětí 500 Kb - 1000 Mbps
Podpora VLAN:
IEEE 802.1Q až 255 VLAN skupin, až 4094 VLAN ID Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN GVRP Multicast VLAN Registration
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, obojí
Agregace linek: IEEE 802.3ad LACP, 4 porty v 10 skupinách
Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode
Autentizace připojených zařízení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano, stanovuje délku kabeláže a případnou vzdálenost k závadě

POE funkce:

Celkový napájecí výkon: 240 W při 48 V zapojení, 260-320 W při 56 V zapojení, IEEE 802.3at
Počet injektorů: 16 x až 36 W
Typ napájení: End-span
Pokročilé funkce:

detekce aktivity napájených zařízení pomocí ICMP, pokud není odezva, lze restartovat odpojením napájení

Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

---

---

---

---

---

---

---

Montáž na DIN lištu:

---

Montáž na zeď pomocí dodaného rámu:
