POE-PAN16ST, Stíněný 16-portový pasivní POE injektor panel

Detailní popis produktu

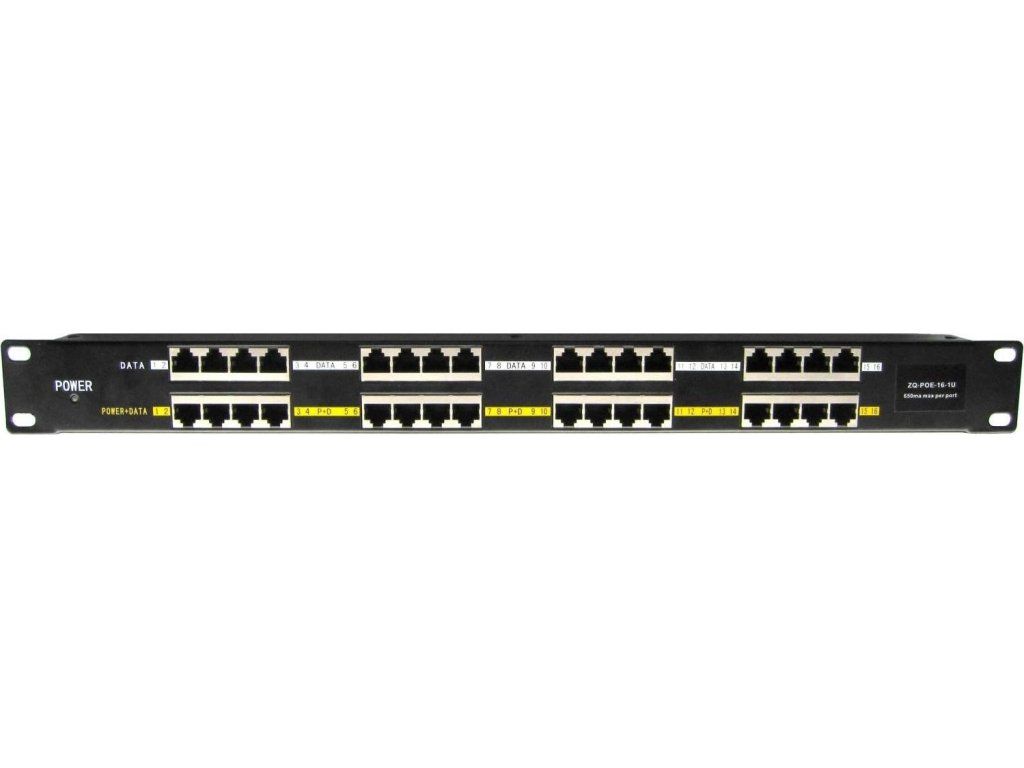

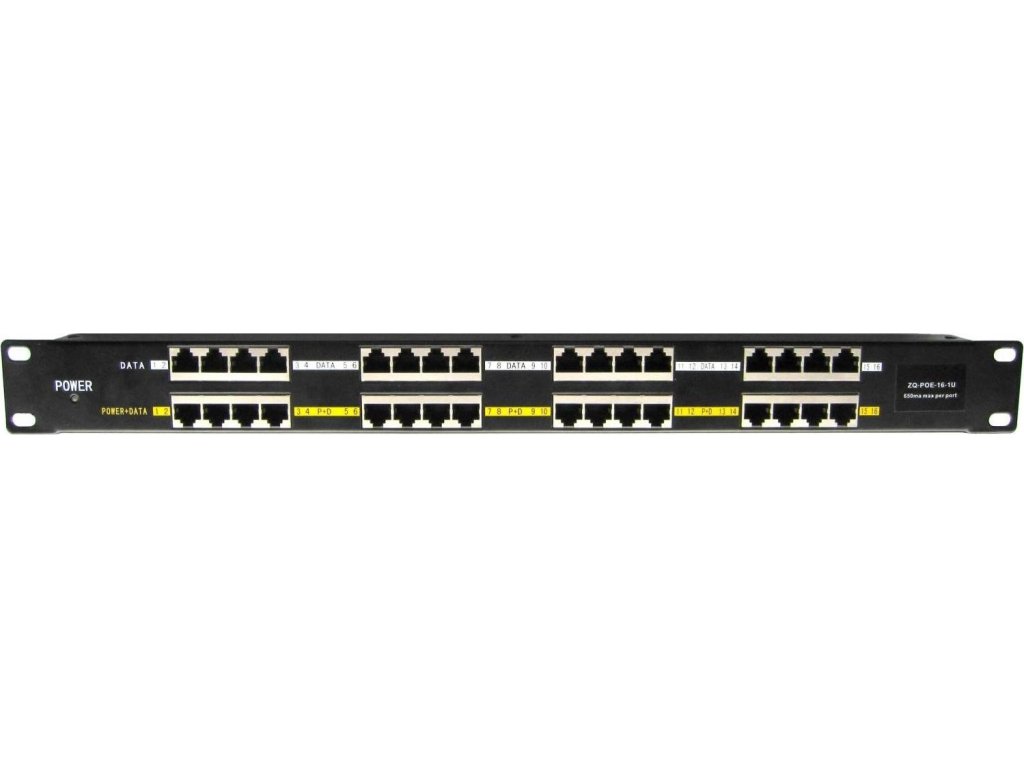

Stíněný panel integrující 16 pasivních POE injektorů vhodný pro napájení až šestnácti aktivních prvků v provedení do 19" racku.

Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po ethernetu.

Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po ethernetu.

PoE panel je pasivní síťový prvek pracující s kabeláží Cat 5/5e, 6/6e, 7/7e, 8e v rámci deklarovaných přenosových hodnot.

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)

• provedení 19" rack

• pro napájecí rozsah 12 - 56V

• LED kontrolka korektního zapojení polarit (4/5+,7/8V- zelená / 4/5-,7/8+ červená)

• vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu

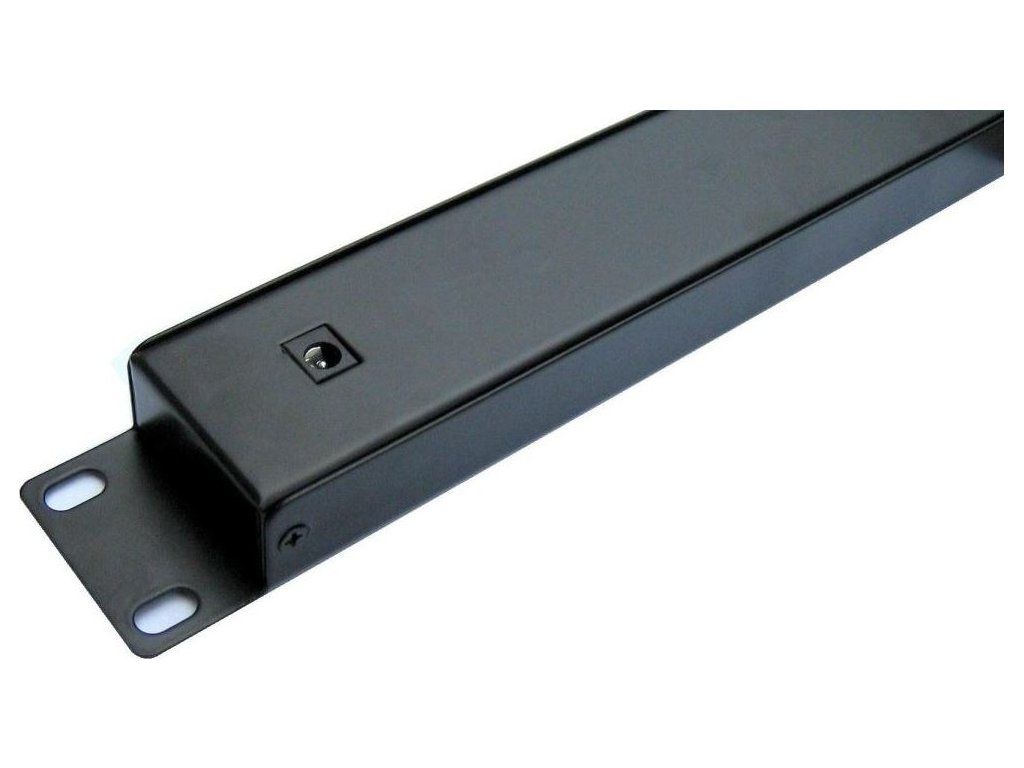

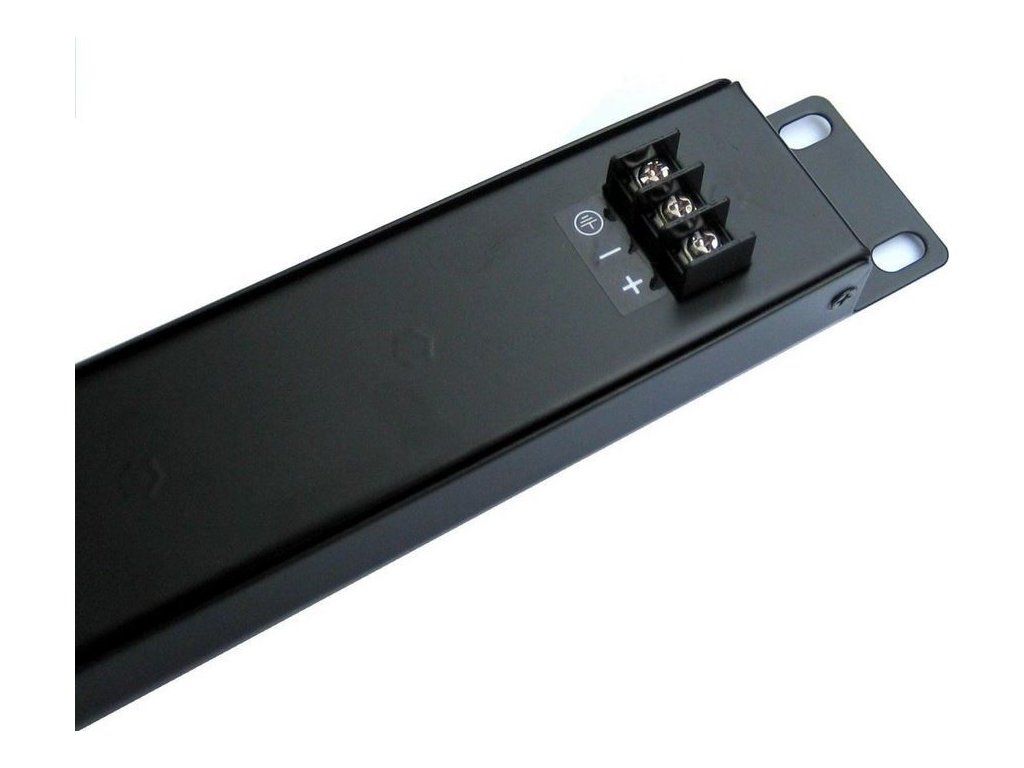

• vstup pro napájecí konektor prostřednictvím standardní zdířky 2.1mm či napájecí svorkovnicí (zemnící člen - nula)

Použití:

Do RJ45 konektorů na jedné straně se připojují ethernetové porty bez napájení (např. switch).

Na opačnou stranu se připojují zařízení využívají napájení po ethernetovém kabelu.

K napájení se využívají dva nepoužité páry ethernetového kabelu.

Napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól)

Rozhraní:

16x RJ45 konektor pro připojení do LAN (Data)

16x RJ45 konektor pro sloučený výstup (Data+Napájení)

Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.

Maximální povolené příkonové hodnoty na vstupu do POE panelu:

24V: 250W (10A)

48V: 500W (10A)

TECHNICKÉ SPECIFIKACE:

Vstup: 12 - 56V DC 50/60Hz

Výstup: 12 - 56 V 160W (Min)

Data po párech: 1/2&3/6

Napájení po párech: 4/5 V+ & 7/8 VData

Hmotnost: 1.0 Kg

Rozměry: 482.6mm×44.3mm×25mm

Ethernet: Cable TIA/EIA 568 Cat5E, Cat6E

Data rate: 10/100Mbps

Connector: stíněný RJ-45

Rozsah provozních teplot: 0°C ~ 40°C

Rozsah sklad. teplot: -40°C~+70°C

Vlhkost (provozní): 10%~80%RH

Vlhkost (sklad.): 5%~90%RH

Certifikace: CE
